Kabeltrommelregale

Kabeltrommel-Abspulregal System Normapal

GEMAC Kabeltrommelauflage

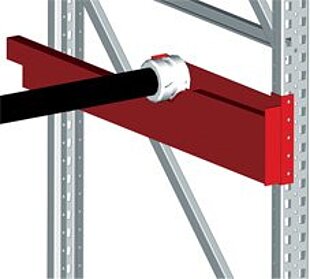

Detailansicht: Kabeltrommel-Achse mit Kunststofflagerbuchse und Auflage

Kabeltrommelregale werden in der Regel aus Palettenregalbauteilen, in Ausnahmefällen auch aus Systemprofilen hergestellt.

GEMAC Kabeltrommelregale ermöglichen nicht nur eine einfache Entnahme ganzer Trommeln mittels Stapler, sondern auch die Entnahme von Teilmengen zur Kommissionierung.

Vorteile unserer Kabeltrommelregale:

  • Übersichtliche, platzsparende und sichere Lagerung von Kabeltrommeln unterschiedlicher Größe
  • Geräuscharmes, selbstbremsendes Abtrommeln durch Kunstofflagerbuchsen
  • Einfaches Handling: Der Gabelstapler lagert die Kabeltrommeln über die Einlaufführung ein
  • Mit Ihrer Abspulmaschine können Sie direkt von den eingelagerten Kabeltrommeln abwickeln
  • Für handelsüblichen Kabeltrommeln bis Durchmesser 1.800 mm (N18), maximales Trommelgewicht 2000 kg geeignet
  • Durch die Systemlochung im 50 mm Raster können unsere Regale einfach und flexibel an verschiedenste Anforderungen angepasst werden
  • GEMAC-Stecksystem ist einfach zu montieren, Erweiterungen sind problemlos möglich

Maßtabelle: Standard-Abmessungen Kabeltrommelregale

Kabeltrommel-größe/ -durchmesser [mm] Maximale Trommelbreite [mm] Maximales Trommelgewicht [kg] Lichte Feldweite [mm] Regaltiefe [mm] Durchmesser Trommelachse [mm]
N4 / 400 685 275 900 850 38 oder 51
N5 / 500 685 275 900 850 38 oder 51
N6 / 630 685 275 900 850 76
N8 / 800 685 630 900 850 76
N10 / 1000 685 970 900 850 76
N12 / 1250 885 1500 1100 1200 76
N14 / 1400 885 1500 1100 1200 76
N16 / 1600 1085 2000 1300 1600 76
N18 / 1800 1085 2000 1300 1600 76
